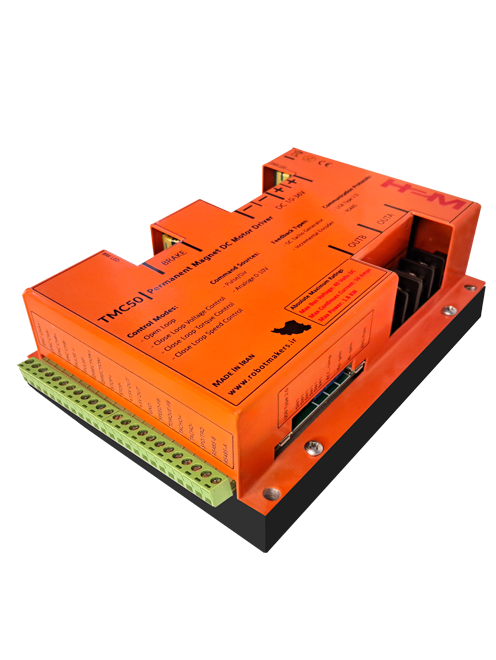

درایور موتور دی سی TMC50

۱- مقدمه ای بر معرفی درایور موتور دی سی TMC50

درایور موتور دی سی TMC50 از سری درایورهای موتور دی‌سی مغناطیس دائم می‌باشد. این درایور قادر است ولتاژ، گشتاور و سرعت موتور دی‌سی مغناطیس دائم را کنترل نماید. همچنین در درایور TMC50 قابلیت اتصال تاکو ژنراتور و انکودر افزایشی نیز در دسترس است. در درایور TMC50 میتوان با اتصال مقاومت ترمزی به خروجی تعبیه شده، مانع از افزایش ولتاژ باس به هنگام شتاب منفی و آسیب رسیدن به درایور، منبع تغذیه و سایر اِلمان‌های موجود در سیستم شد.



۲- مشخصات اجمالی درایور TMC50

• قابلیت جریان دهی تا ۵۰ آمپر به صورت دائم کار و ۱۰۰ آمپر به صورت لحظه‌ای
• ولتاژ کاری ۱۰ الی ۳۶ ولت دی‌سی
• توان نامی ۱۸۰۰ وات
• دارای مد کنترل ولتاژ، گشتاور و سرعت
• قابلیت کنترل از طریق ورودی آنالوگ، پالس USB ، PWM و RS485
• قابلیت اتصال تاکوژنراتور دی سی
• قابلیت اتصال انکودر افزایشی
• دارای خروجی فیدبک آنالوگ جریان و ولتاژ موتور
• قابلیت اتصال مقاومت ترمزی (Dynamic Braking)
• محافظت در برابر جریان کشی بیش حد
• محافظت در برابر اتصال کوتاه در خروجی موتور
• فرکانس کاری ۲۵ کیلوهرتز
• قابلیت تنظیم شتا بگیری موتور (سافت استارت/استاپ)
• قابلیت نصب به صورت سطحی
• وزن درایور: ۲٫۲ کیلوگرم
• ابعاد: ۵۰×۱۲۸×۱۷۷ میلیمتر
• دارای هیت سینک فلت مناسب برای نصب در وسایل نقلیه الکتریکی



۳- کاربردهای درایور TMC50

• اتوماسیون، CNC و رباتیک صنعتی
• سیستم‌های ترکشن
• وسایل نقلیه الکتریکی (اسکوتر، دوچرخه برقی، موتور سیکلت برقی، ربات‌های متحرک، خودروهای الکتریکی و …)
• نوار نقاله
• دستگاه‌های جوجه‌کشی، بافندگی و …
• صنایع چاپ و بسته‌بندی
• صنایع حک فلز و برش چوب
• تجهیزات آزمایشگاهی
• صنایع غذایی، نوشیدنی و دارویی
• صنایع و ماشین آلات دام و طیور

نقشه درایو موتور دی‌سی TMC50
